آموزش راه اندازی ماژول سنسور (سوئیچ) لمسی دوبل با آردوینو

فهرست مطالب

1. ویژگی های ماژول سنسور (سوئیچ) لمسی دوبل

2. معرفی پایه ها (Pinout) ماژول سنسور (سوئیچ) لمسی دوبل

3. لوازمی که به آن احتیاج دارید

   1. قطعات مورد نیاز

   2. نرم افزارهای مورد نیاز

4. راه اندازی ماژول سنسور (سوئیچ) لمسی دوبل با آردوینو

   1. گام اول: سیم بندی

   2. گام دوم: کد

ویژگی های ماژول سنسور (سوئیچ) لمسی دوبل

سنسورهای لمسی، سوئیچ هایی هستند که با لمس شدن عمل می‌کنند. عملکرد این سنسورها کاملا شبیه به یک سوئیچ معمولی است. این سنسور دارای دو پد مجزا است و می تواند به عنوان دو کلید مجزا مورد استفاده قرار گیرد.

نکته

هنگامی که این سوئیچ لمس شود، سطح ولتاژ خروجی  HIGH می شود و در باقی زمان ها، سطح ولتاژ خروجی LOW است.

توجه

جریان خروجی این سنسور ها بسیار کم است (در حدود 40 میلی آمپر). اگر می خواهید وسیله ای با جریان بیشتر را به این سوئیچ وصل کنید، باید به مدار خود یک رله و یا ترانزیستور اضافه کنید.

معرفی پایه ها (Pinout) ماژول سنسور (سوئیچ) لمسی دوبل

ماژول سنسور DUAL-TOUCH دارای 4 پایه به شرح زیر است:

• VCC: تغذیه ماژول – 3 تا 5 ولت
• GND: زمین
• OUT1: خروجی دیجیتال مربوط به سوئیچ 1
• OUT2: خروجی دیجیتال مربوط به سوئیچ 2

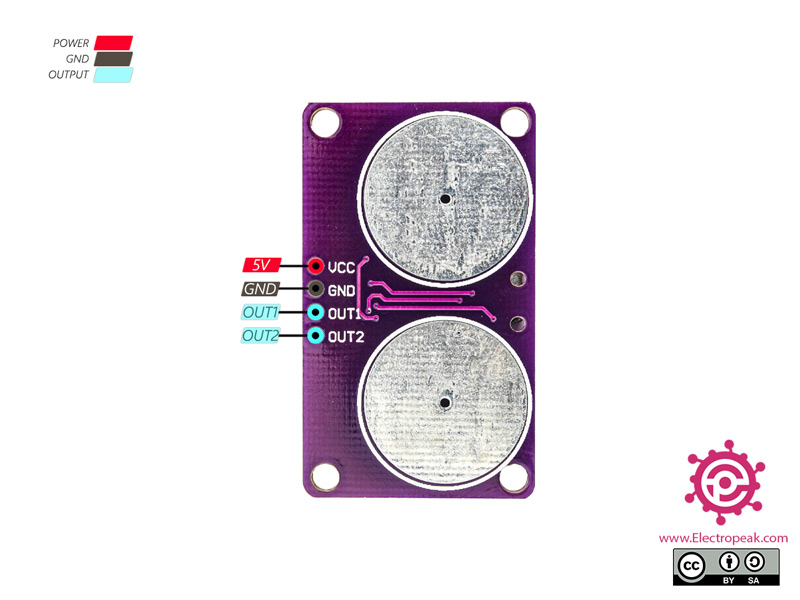

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3	×	1
ماژول سنسور خازنی تاچ ( لمسی ) دوبل محصول CJMCU	×	1
سیم جامپر	×	1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول سنسور (سوئیچ) لمسی دوبل با آردوینو

گام اول: سیم بندی

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

گام دوم: کد

کد زیر را روی برد آردوینو آپلود کنید. این کد وضعیت سوئیچ را می خواند و آن را روی پنجره ی سریال نمایش می دهد.

 /*
  Touch Sensor
  modified on 26 Oct 2020
  by Mohammad Reza Akbari @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=k4RKkryjQK" data-secret="k4RKkryjQK" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/

void setup() {
  pinMode(2, INPUT);
  Serial.begin(9600);
}

void loop() {
  if (digitalRead(2) == HIGH) {
    Serial.println("You touched me!");
    delay(750);
  }
}



خروجی کد به شکل زیر است.
